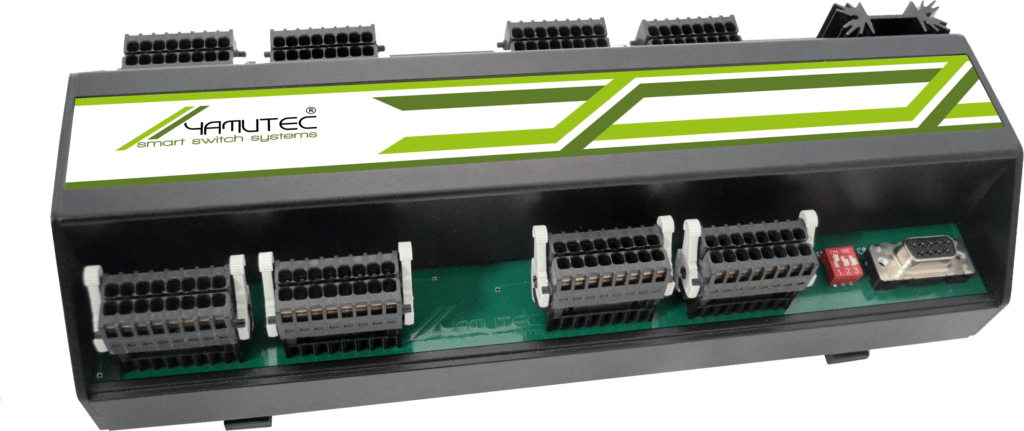

SER Schaltmodul mit 64 Ausgängen für Lasten bis zu 90W
Art.-Nr.: 5218730
679,99 € Preise zzgl. gesetzl. MwSt. | zzgl. Versandkosten
Verfügbarkeit:
Auf Lager!
Lieferung in 2-3 Werktagen
Produktbeschreibung
Allgemeine technische Beschreibung
Das SER-REL64-Modul verfügt über leistungsstarke Reed-Relais, die Schaltlasten von bis zu 10 W zuverlässig bewältigen. Dank des innovativen Multi-Connection-Systems ist ein fehlerfreies Einsetzen der Relais gewährleistet. Die Steckverbindungen sind klar gekennzeichnet, indem die Codiernasen entfernt werden.
Das SER-REL64 wurde gezielt für den Einsatz in industriellen Steuerungs- und Automatisierungssystemen konzipiert und entspricht den EMV- sowie RoHS-Richtlinien. Die Relaiskarte verfügt über integrierte Status-LEDs, die eine schnelle Kontrolle der Betriebszustände ermöglichen. Das robuste Aluminiumgehäuse ist sowohl für die Wandmontage als auch für die Befestigung auf einer Hutschiene ausgelegt.
SER Relais- und Eingangsmodule mit einfacher Plug-and-Play-Installation
Durch die serielle Schnittstelle ist für das SER-REL64 keine aufwendige Treiberinstallation erforderlich. Nach dem Anschließen ist es direkt betriebsbereit. Die Datenübertragung erfolgt stabil mit einer Geschwindigkeit von bis zu 115200 Bit/s. Dank der Plug-and-Play-Funktion der Yamutec® SER-REL64-Module lässt sich die Inbetriebnahme zeitsparend und effizient gestalten.
Timeout-Funktion – Schutzmechanismus für Ihr Lastsystem bei Verbindungsverlust
Das SER-REL64-Modul verfügt über eine Timeout-Funktion, die die Betriebssicherheit erhöht. Dieser Sicherheitsmechanismus sorgt dafür, dass die Relais automatisch deaktiviert werden, falls die Verbindung zum Steuerrechner unterbrochen wird – sei es durch einen Softwarefehler oder einen Systemabsturz. Die Timeout-Zeit kann flexibel in 100-Millisekunden-Schritten eingestellt werden, um individuellen Anforderungen gerecht zu werden.
Software Integration
Die Yamutec® SER-REL64-Module lassen sich mithilfe der mitgelieferten YMLib.dll-Datei nahtlos in verschiedene verbreitete Programmiersprachen einbinden. Diese DLL-Datei erweitert die Einsatzmöglichkeiten und erleichtert die Anwendungsentwicklung erheblich. Zudem kann die Steuerung direkt über HyperTerminal erfolgen, wobei die Baudrate flexibel in vier Stufen zwischen 2400 und 115200 eingestellt werden kann.
Das Ausgangsmodul kann auch in einer Ausführung mit einer Kombination aus
32 x 10W und 32 x 90W bestellt werden.
Technische Daten
| Versorgungs-spannung | Extern 7V bis 24V DC über steckbare Schraubklemme. |
| Schnittstelle | RS232 / V.24 / COM |
| Kontroll-LEDs | 5V Versorgungsspannung Interface-Aktivität Timeout Abschaltung I/O Aktivität Fehlermeldung |
| Ausgänge | 64 Relais Ausgänge, Galvanisch getrennt über Relais Max. Schaltspannung: 30V AC / 30V DC Max. Schaltstrom: 0,5A AC / 0,5A DC Max. Transportstrom: 1A AC / 1A DC Max. Schaltleistung: 10W Schaltzeit: < 1 ms |
| Timeout-Funktion | Wählbarer Timeout-Schutz, wenn das Modul nicht erreichbar ist. z.B. bei Software Crash |
| Steckverbinder | 2-reihige MULTI CONNECTION SYSTEM Universalanschluss für alle Leiterarten Verriegelung der Steckverbindung Kodierbar und 100 % fehlsteckgeschützt durch Abschneiden der Kodiernasen |
| Anschlussdaten | Eindrähtiger Leiter 0,08 … 1,5 mm² / 28 … 16 AWG Feindrähtiger Leiter 0,08 … 1,5 mm² / 28 … 16 AWG Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen 0,25 … 1 mm² Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen 0,25 … 1 mm² Abisolierlänge 6 … 7 mm / 0.24 … 0.28 inch |
| Abmessung | 253 mm x 105 mm x 74.5 mm (L x B x H) |
| Gewicht | 963 g |
Downloads
| Handbuch | Produktbeschreibung |
| Source-Code-Beispiele | VB.NET, VB6, HyperTerminal |
| API Entwickler Tool | YMLib.dll (64-Bit | 32-Bit | x86) Bibliotheksdatei für Windows Version 3.0 – 20.01.2025 |
| API Referenz-handbuch | YMLIB API Referenzen SER |
| Textmodus-handbuch | Textmodus Referenzen SER |
| Unterstützte Betriebssystem | Windows |
| Datenblatt | Meder SIL-Reedrelais |
Lieferumfang
| Modul | SER-REL64 Modul |
| Zubehör | Kodiernasen |
| Werkzeug | Betätigungswerkzeug |
| Datenträger | CD mit Produktbeschreibung, Handbücher, Datenblatt & Source-Code-Beispiele |
